MimoMesh-serie dualbandradio - netwerken met hoge prestaties
Prestatie:
- MESH-netwerk (zelfvormend, zelfaanpassend, zelfherstellend), hoge doorvoersnelheid
- Niet-visuele stedelijke constructie, jungle multi-pad transmissieterrein, effectieve verbinding
- Snelle verplaatsing van grond, water en lucht, effectieve verbinding
- Meerdere antenne-instellingen, omnidirectioneel, hoge versterkingsoriëntatie of mix
- GPS/BD en Multicast-ondersteuning
Netwerkprestaties:
- Zelf-organiserende, zelfherstellende mobiele Mesh-netwerken, multi-hop routing, dynamische topologie
- Ultra-betrouwbaar kanaal met lage vertraging voor commando en controle (URLLC)
- Optimaliseren van videostreamingmediakanalen op dezelfde draadloze verbinding
- End-to-end IP-architectuur voor unicast- en multicastverkeer
- Gegevens die via de lucht worden verzonden, kunnen worden gecodeerd met maximaal 256-bits AES
- Profiteer van het meest geavanceerde en schaalbare SDR-communicatieplatform
- Ingebouwde API's voor netwerkbeheer
Ander:
- Klein formaat, lichtgewicht en laag stroomverbruik - lage kosten (SWAP-C) voor mobiele apparaattoepassingen
- Ethernet- en UART-interfaces kunnen eenvoudig in verschillende systeemarchitecturen worden geïntegreerd
- Robuuste aardbevingsbestendige constructie, industrieel temperatuurbereik
Specificaties voor dualbandradio
| Algemeen | |
| SDR-platform, golfvorm | 9361+7Z030/7Z035 of 7Z100, Mobiel netwerk MANET+MIMO |
| MIMO-technologie | Ruimte-tijdcodering, ontvangstdiversiteit, TX/RX-beamforming, ruimtelijke multiplexing |
| Ontvangstgevoeligheid | -103dBm@5MHz BW |
| Kanaalbandbreedte | Instelling 1,25/2,5/5/10/20 MHz, 30/40 MHz; Ondersteunt transmissie en ontvangst met verschillende kanaalbandbreedtes, waardoor een gemengde breedband- en smalbandverbinding wordt bereikt; 80 MHz carrieraggregatie (dubbele antennes met twee frequenties van 40 MHz + 40 MHz voor de transceiver) optioneel |
| Gegevenssnelheid | 1-130 Mbps (20 MHz BW) / 252 Mbps (40 MHz BW) / 350 Mbps (40 MHz + 40 MHz van carrier-aggregatie) Adaptief, QoS |
| Modulatiemodus | TD-COFDM, BPSK/QPSK/16QAM/64QAM/256QAM/1024QAM Adaptief (Vaste instelling optioneel) |
| RF-uitgangsvermogen (Ondersteunt TPC, transmissievermogensregeling, 1dBm instelbaar) | 2 Watt x2 10 Watt x2 |
| Enkele hop Communicatieafstand | 100-300 km (LOS), 1-30 km (stedelijk gebied) |
| Modus | Gedistribueerde centerless Point-to-point/Point-to-multipoint/Multipoint-to-multipoint, laag 2 of 3 van dynamische routing, multi-hop relay, ster/lijn/netwerk/hybride |
| Enkele hopvertraging | Gemiddeld 10 ms (20 MHz bandbreedte) |
| Encryptie | DES, AES128/256, SM4, SNOW3G/ZUC optioneel, Chip/TF-kaartcodering op maat of externe coderingsmachine |
| Anti-jammingmodus | Handmatige spectrumscanning kanaalselectie/Volledige band verbeterde intelligente frequentieselectie (spectrumbewustzijn)/Volledige band adaptieve frequentieverspringing FHSS/Roaming-modus, Multi-level anti-interferentie |
| Lokaal/extern beheer | Bedrijfsfrequentie, kanaalbandbreedte, netwerk-ID, zendvermogen en andere parameterinstellingen, spectrumscanning, realtime weergave en statistische gegevens van de netwerktopologie, signaal-ruisverhouding van de verbindingsveldsterkte, upload- en downloadverkeer, knooppuntafstand, elektronische kaart voor GPS/BD/GLONASS-positionering, temperatuur-/spannings-/storingsbewaking, software-upgrade. Op afstand uitschakelen en activeren is optioneel. |
| Anderen | De opstarttijd bedraagt minder dan 28 seconden en de netwerktoegangs-/update-/omschakeltijd bedraagt minder dan 1 seconde. Er is geen limiet aan de gebruikerscapaciteit van een enkel systeem (256 knooppunten of meer) en het aantal hops in mesh-netwerken (data 15+ hops, spraak 10+ hops, video 8+ hops). Het totale bandbreedteverlies voor drie hops en meer is minder dan 70%. Automatische dragertracking, aangepast aan een Doppler-frequentieafwijking van±6kHz frequentie-offset, ondersteunt mobiele communicatie bij snelheden boven 7200 kilometer per uur (6 Mach, 2000 meter per seconde) |
| Banden(Gedistribueerde centerloze punt-naar-punt/punt-naar-multipunt/multipunt-naar-multipunt, laag 2 of 3 van dynamische routering, multi-hop-relay, ster/lijn/netwerk/hybride) | |
| BAND | Frequentiebereik |
| UHF (MHz) | 360-450/450-550/570-700/800-950, 225-400/320-470* |
| L-band (GHz) | 1,0-1,2/1,1-1,3/1,3-1,5/1,5-1,7/1,6-1,8, 1,8-2,2, 1,1-1,6/1,2-1,7* |
| S-band (GHz) | 2,0-2,2/2,2-2,4/2,3-2,5/2,5-2,7/2,7-2,9/3,4-3,6, 1,6-2,3/1,7-2,4, 1,9-2,7* |
| C-band (GHz) | 4,4-5,0/5,25-5,85, 4,2-5,2/5,5-6,0* |
|
| (Let op: RF-vermogen, afmetingen en gewicht kunnen afwijken) |
| MIT (MHz) | 336-344/512-592/566-626/606-678/1420-1520/1430-1444 |
| Milieu | |
| Bedrijfstemperatuur | -40℃ ~+80℃ |
| Beschermingsniveau | IP66, IP67/IP68 op maat gemaakt |
| Mechanisch | |
| Grootte/gewicht | 21,0 x 6,8 x 5,2 cm / 972 g (met 11,1 V / 77,7 Wh batterij handheld radio) 29,5 x 23,0 x 6,5 cm / 5,26 kg (met 22,2 V / 213 Wh accu rugzakradio) |
| Kleur | Zwart, ijzergrijs, legergroen optioneel |
| Installatie | 4 montagegaten |
| Stroom | |
| Voedingsspanning | 12-36VDC, 2Watt handzaam 18-36VDC, 10Watt Rugzak |
| Stroomverbruik | Werking 3A/Standby 1,2A@12V, 2Watt Handheld Werking 8A/Standby 1,4A@24V, 10Watt Rugzak |
| Vermogensselectie | Werkt op een snap-in batterij of netsnoer |
| Interface | |
| Basisinterface | 2xTNC RF, 1-3xRJ45 Ethernet 100/1000BaseT, WiFi AP, GPS/BD RS232/TTL(UART), Sbus/Bluetooth, 1,2-230,4 Kbps, DC-ingang |
| Push-to-talk/hulpinterface | MIC, SP, PTT, GND, RS485/422, USB2.0 OTG |
| Netwerkuitbreiding optioneel | Openbaar netwerk routering/4G LTE, WB-NB integratie, glasvezel, satelliet |
| Video-extensie optioneel | Lage vertraging HDMI/SDI/CVBS, 4K/2K/1080P/720P/D1 |
| Linkstatusindicator | Constant rood - Het netwerk is niet verbonden Knipperend rood - Starten/niet verbonden met het netwerk Constant groen - Het netwerk is verbonden Groen knipperend - Voice PTT is uitgevallen |
| RSSI-koppelingsindicator | Constant groen - De linkkwaliteit is uitstekend Constant blauw - De linkkwaliteit is goed Constant geel - De linkkwaliteit is gemiddeld Constant paars - De linkkwaliteit is iets slechter Constant rood - De linkkwaliteit is slecht of de link is niet beschikbaar |
| Beheerinterface/besturingsinterface | Webgebaseerd netwerkbeheer/GUI, API voor secundaire ontwikkelingsinterface/SNMP |
Dual-band radio hardware-interfaces

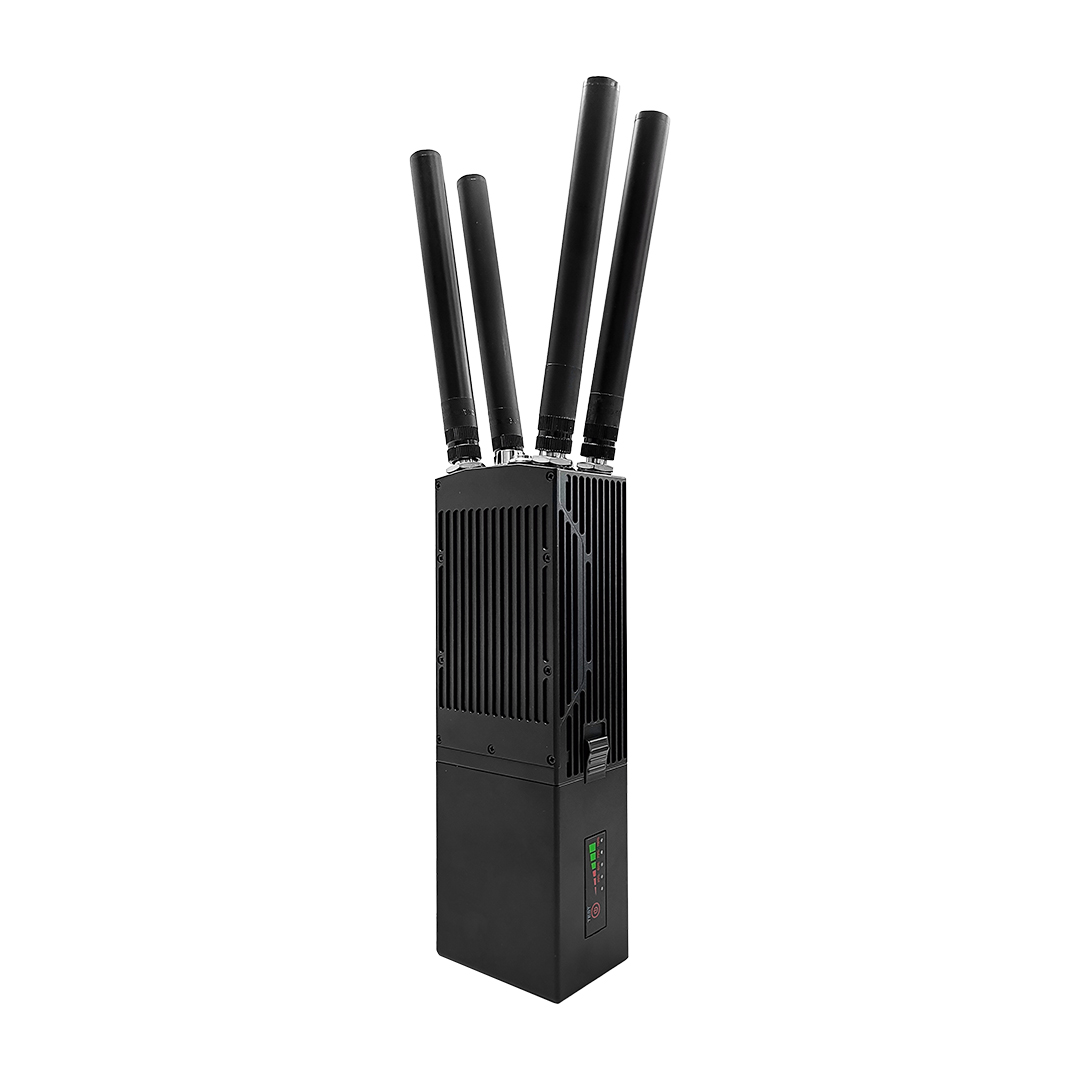

Draagbare radio
1. U/L-band radioschakelaar
2. U-band antenne-aansluitpoort [TNC vrouwelijk]
3. Ethernet- en seriële poortconnector [LF10WBRB-12PD]
4. S-band antenne-aansluitpoort [TNC vrouwelijk]
5. Linkstatusindicator 2
- Constant rood: Het netwerk is niet verbonden
- Knipperend rood: Starten/niet verbonden met het netwerk
- Constant groen: Het netwerk is verbonden
- Groen knipperend: Voice PTT is uitgevallen
6. Linkstatusindicator 1
- Constant rood: Het netwerk is niet verbonden
- Knipperend rood: Starten/niet verbonden met het netwerk
- Constant groen: Het netwerk is verbonden
- Groen knipperend: Voice PTT is uitgevallen
7. L-band antenne-aansluitpoort [TNC vrouwelijk]
8. Ethernet- en seriële poortconnector [LF10WBRB-12SD]
9. C-band antenne-aansluitpoort [TNC vrouwelijk]
10. S/C-band radioschakelaar
Rugzakradio
1. Hulpaansluitingspoort [LF10WBRB-12SD]
2. Push-to-Talk (PTT)-connector HGG.0B.304
3. Aan/uit-schakelaar
4. Voedingsaansluiting
5. Radioschakelaar (I/O 1/、 I/O 2)
6. WiFi-antenne [SMA vrouwelijk]
7. RS232-, Ethernet- en seriële poortconnector [LF10WBRB-12PD](PRI1、PRI2)
8.Linkstatusindicator (LINK1, LINK2)
- Constant rood: Het netwerk is niet verbonden
- Knipperend rood: Starten/niet verbonden met het netwerk
- Constant groen: Het netwerk is verbonden
- Groen knipperend: Voice PTT is uitgevallen
9. RF-kanalen 1-4 connectoren [TNC vrouwelijk]
