일반적인

SDR 플랫폼, 파형

9361+7Z030/7Z035 또는 7Z100, 모바일 네트워크 MANET+MIMO

MIMO 기술

시공간 코딩, 수신 다이버시티, TX/RX 빔포밍, 공간 다중화

수신 감도

-103dBm@5MHz 대역폭

채널 대역폭

1.25/2.5/5/10/20MHz、30/40MHz 설정; 다양한 채널 대역폭으로 송수신을 지원하여 광대역과 협대역을 혼합하여 구현; 80MHz 캐리어 어그리게이션(트랜시버용 40MHz+40MHz의 두 주파수를 갖는 듀얼 안테나) 옵션

데이터 속도

1-130Mbps(20MHz 대역폭)/252Mbps(40MHz 대역폭)/350Mbps(40MHz+40MHz의 캐리어 집계) 적응형, QoS

변조 모드

TD-COFDM, BPSK/QPSK/16QAM/64QAM/256QAM/1024QAM 적응형(고정 설정 선택 가능)

RF 출력 전력

(TPC 지원, 전송 전력 제어, 1dBm 조정 가능)

10와트 x2

20와트 x2

싱글 홉

통신 거리

100-300 KM(시선), 1-30 KM(도시 지역)

방법

분산형 센터리스 Point-to-point/Point-to-multipoint/Multipoint-to-multipoint, 동적 라우팅의 2계층 또는 3계층, 멀티홉 릴레이, 스타/라인/네트워크/하이브리드

단일 홉 지연

평균 10mS(20MHz 대역폭)

암호화

DES, AES128/256, SM4, SNOW3G/ZUC 옵션, 칩/TF 카드 암호화 사용자 지정 또는 외부 암호화 장비

안티 재밍 모드

수동 스펙트럼 스캐닝 채널 선택/전대역 강화형 지능형 주파수 선택(스펙트럼 인식)/전대역 적응형 주파수 호핑 FHSS/로밍 모드, 다중 레벨 간섭 방지

로컬/원격 관리

동작 주파수, 채널 대역폭, 네트워크 ID, 송신 전력 및 기타 매개변수 설정, 스펙트럼 스캐닝, 네트워크 토폴로지의 실시간 표시 및 통계 기록, 링크 필드 강도 신호 대 잡음비, 업로드 및 다운로드 트래픽, 노드 거리, GPS/BD/GLONASS 위치 전자 지도, 온도/전압/재밍 모니터링, 소프트웨어 업그레이드. 원격 무음 및 웨이크업 기능(선택 사항)

기타

시작 시간은 28초 이내이며, 네트워크 접속/업데이트/전환 시간은 1초 이내입니다.

단일 시스템(256개 노드 이상)의 사용자 용량과 메시 네트워크의 홉 수(데이터 15홉 이상, 음성 10홉 이상, 비디오 8홉 이상)에는 제한이 없습니다. 3홉 이상에 대한 총 대역폭 손실은 70% 미만입니다. 도플러 주파수 편차에 맞춰 조정된 자동 반송파 추적 기능

±6kHz 주파수 오프셋, 시속 7200km(초당 6마하, 2000미터) 이상의 속도에서 모바일 통신 지원

밴드(분산형 중심점 없는 지점 간/지점 대 다중 지점/다중 지점 대 다중 지점, 동적 라우팅의 계층 2 또는 3, 다중 홉 릴레이, 스타/라인/네트워크/하이브리드)

밴드

주파수 범위

UHF(MHz)

360-450/450-550/570-700/800-950, 225-400/320-470*

L 대역(GHz)

1.0-1.2/1.1-1.3/1.3-1.5/1.5-1.7/1.6-1.8, 1.8-2.2, 1.1-1.6/1.2-1.7*

S 밴드(GHz)

2.0-2.2/2.2-2.4/2.3-2.5/2.5-2.7/2.7-2.9/3.4-3.6, 1.6-2.3/1.7-2.4, 1.9-2.7*

C 밴드(GHz)

4.4-5.0/5.25-5.85, 4.2-5.2/5.5-6.0*

(참고: RF 전력, 치수, 무게가 다릅니다)

MIT(MHz)

336-344/512-592/566-626/606-678/1420-1520/1430-1444

환경

작동 온도

-40℃ ~+80℃

보호 수준

IP66, IP67/IP68 맞춤형

기계적인

크기/무게

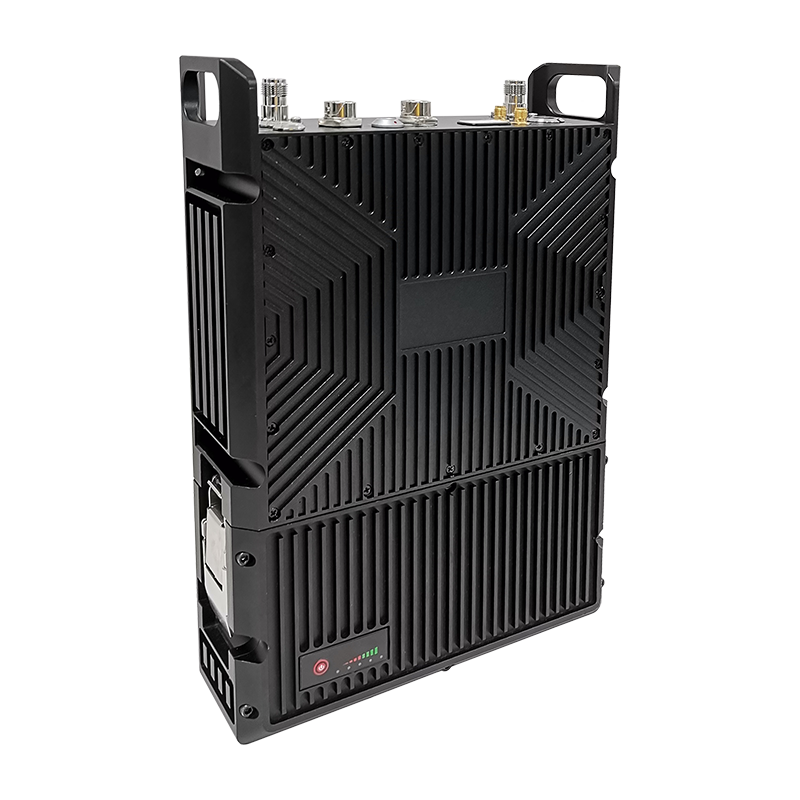

22.9x18.9x6.2cm/3.86kg (22.2V/213Wh 배터리 백팩 라디오 포함)

31.4x18.9x6.2cm/4.95kg (22.2V/427Wh 배터리 백팩 라디오 포함)

색상

블랙, 아이언 그레이, 아미 그린 옵션

설치

4개의 장착 구멍

힘

공급 전압

18-24VDC(10와트×2)

18-36VDC(20와트×2)

전력 소비량

작동 시 3-6A/대기 시 0.7-0.9A@16.8V, 10Watts×2

작동 시 6-10A/대기 시 0.7-0.9A@20V, 20W×2

전원 선택

메인 케이블을 통한 전원 공급

인터페이스

기본 인터페이스

2xTNC RF, 1-3xRJ45 이더넷 100/1000BaseT, WiFi AP, GPS/BD RS232/TTL(UART), Sbus/Bluetooth, 1.2-230.4Kbps, DC 입력

푸시투토크/보조 인터페이스

마이크, SP, PTT, GND, RS485/422, USB2.0 OTG

네트워크 확장 선택 사항

공공 네트워크 라우팅/4G LTE, WB-NB 통합, 광섬유, 위성

비디오 확장 옵션

저지연 HDMI/SDI/CVBS, 4K/2K/1080P/720P/D1

링크 상태 표시기

빨간색으로 켜짐 - 네트워크가 연결되지 않았습니다.

빨간색 깜박임 - 네트워크 시작/연결 안 됨

녹색으로 켜짐 - 네트워크가 연결되었습니다.

녹색 깜박임 - 음성 PTT가 끊어졌습니다.

RSSI 링크 표시기

녹색으로 켜짐 - 링크 품질이 우수합니다.

파란색으로 켜짐 - 링크 품질이 좋습니다.

노란색 켜짐 - 링크 품질이 중간 수준입니다.

보라색 계속 켜짐 - 링크 품질이 약간 나쁩니다.

빨간색으로 계속 켜져 있음 - 링크 품질이 좋지 않거나 링크가 끊어졌습니다.

관리 인터페이스/제어 인터페이스

웹 기반 네트워크 관리/GUI, 보조 개발 인터페이스/SNMP를 위한 API
