Serie NBmesh di MESH wireless a banda stretta: soluzione di connettività affidabile
Prestazione
- Lunga distanza di trasmissione, forte capacità anti-jamming
- Adattabilità all'ambiente mobile
- Il livello applicativo supporta tutti i tipi di terminali applicativi di porte seriali/porte di rete
- Supporta la distribuzione rapida, il cambiamento dinamico della topologia di rete, l'auto-organizzazione senza reti centrali e l'inoltro multi-hop
- Sensibilità di ricezione fino a -117 dBm a 250 kHz di larghezza di banda
- Capacità di trasmissione dati adattiva, che può selezionare in modo adattivo la modalità di modulazione e la modalità di codifica in base ai cambiamenti ambientali ed eseguire la trasmissione adattiva della velocità dei dati
- Funzionalità di rete flessibili ed efficienti, supportano il protocollo TDMA a slot temporale dinamico, il protocollo CSMA, scenari di servizi di misurazione e controllo centralizzati con più di 6 hop e servizi vocali
- Non è necessario configurare l'indirizzo IP e il driver, compatibilità perfetta con il protocollo TCP e UDP di livello superiore, può ottenere un'interazione trasparente con voce, file e altri dati
Specifiche della serie NBmesh di reti MESH wireless a banda stretta
| Piattaforma SDR, forma d'onda | 9363+7Z020, Rete mobile MANET |
| Tecnologia MIMO | Codifica spazio-temporale, diversità di ricezione, beamforming TX/RX |
| Frequenza (70M-6GHz personalizzabile) | UHF(360-450/450-550/570-700/800-950, 225-400/320-470*MHz)/ Banda L (1,0-1,2/1,1-1,3/1,3-1,5/1,5-1,7/1,6-1,8, 1,8-2,2, 1,1-1,6/1,2-1,7*GHz)/ Banda S (2,0-2,2/2,2-2,4/2,3-2,5/2,5-2,7/2,7-2,9/3,4-3,6,1,6-2,3/1,7-2,4, 1,9-2,7*GHz)/ Banda C (4,4-5,0/5,25-5,85, 4,2-5,2/5,5-6,0*GHz) |
| Larghezza di banda del canale | 250k/500k/1MHz (doppia antenna), 400kHz (singola antenna) |
| Sensibilità | -117 dBm a 250 kHz |
| Modalità di modulazione | BPSK/QPSK/16QAM (adattativo), OFDM (doppia antenna)/SCFDE (singola antenna) |
| Velocità dati in volo (antenna singola/antenna doppia) | 50-250 kbps a 250 kHz (doppia antenna) 125-500 kbps a 500 kHz (doppia antenna) 250-1000 kbps a 1 MHz (doppia antenna) 130 kbps a 400 kHz (antenna singola) |
| Modalità multi-accesso | CSMA/TDMA |
| Canale RF | 1Tx+1Rx/2Tx+2Rx, TDD/FDD |
| Potenza di trasmissione | 0,25/0,5/1/2/4/5/10/20/40 Watt (doppia antenna), 2/10 Watt (singola antenna) |
| Distanza di comunicazione a singolo salto | 30-100 km (LOS), 1-30 km (area urbana) |
| Modalità di lavoro | Punto a punto/Punto a multipunto/Multipunto a multipunto, Routing dinamico/Relay multi-hop, Stella/Linea/Rete/Ibrido |
| Connettori | Porta seriale (punto-punto bidirezionale, punto-multiplo unidirezionale)/ Porta di rete (unicast, multicast, broadcast)/ Voce, Posizione (broadcast) |
| Ritardo a singolo salto | Media 7 mS (1 MHz di larghezza di banda) |
| Crittografia | DES, AES128/256, SNOW3G/ZUC opzionale, crittografia Chip/TF personalizzata o macchina di crittografia esterna |
| Modalità anti-jamming | Selezione manuale del canale di scansione dello spettro, selezione intelligente della frequenza potenziata a banda intera (consapevolezza dello spettro)/salto di frequenza adattivo a banda intera FHSS/modalità roaming opzionale |
| Locale/ Gestione remota | Frequenza operativa, larghezza di banda del canale, ID di rete, potenza di trasmissione e altre impostazioni dei parametri, scansione dello spettro, visualizzazione in tempo reale e registrazioni statistiche della topologia di rete, rapporto segnale/rumore dell'intensità del campo di collegamento, traffico di upload e download, distanza del nodo, mappa elettronica GPS/Beidou, monitoraggio di temperatura/tensione/interferenze, aggiornamento software. Silenziamento e riattivazione remoti opzionali. |
| Altri | Il tempo di avvio è inferiore a 28 secondi e il tempo di accesso/aggiornamento/commutazione alla rete è inferiore a 1 secondo. Non vi è alcun limite alla capacità utente di un singolo sistema (256 nodi o più) e al numero di hop nelle reti mesh (dati 15+ hop, voce 10+ hop, video 8+ hop). La perdita totale di larghezza di banda per tre hop e oltre è inferiore al 70%. Il tracciamento automatico della portante, adattato a una deviazione di frequenza Doppler di ±6 kHz, supporta le comunicazioni mobili a velocità superiori a 7200 chilometri orari (6 Mach, 2000 metri al secondo). |
| Dimensione della rete/ Capacità multi-hop | Rete singola con più di 256 nodi/15 salti |
| Temperatura di funzionamento | -40℃ ~+80℃ |
| Livello di protezione | IP66, IP67/IP68 Personalizzato |
| Voltaggio/ Consumo energetico | 3,5-5 V CC/Funzionamento 1-2 A/Standby 0,5-1 A a 3,5-5 V (0,25 Watt x 2 Modulo doppio/Aviotrasportato, NB-nano) 9-32 V CC/Funzionamento 0,3-0,5 A/Standby 0,2-0,3 A a 12 V (0,5 Watt x 2 Modulo doppio/Aviotrasportato, NB-mini) 9-39 V CC/Funzionamento 0,5-1 A/Standby 0,4-0,6 A a 12 V (1 Watt x 2 moduli doppi/aviotrasportati) 12-36 V CC/Funzionamento 1-2 A/Standby 0,5-0,7 A a 12 V (2/4/5 Watt x 2 moduli doppi/Aeronautici/Portatili/Veicolari e navali) 18-32 V CC/Funzionamento 3-6 A/Standby 0,7-0,9 A a 16,8 V (10 Watt x 2 doppi per aereo/zaino/veicolo e nave) 18-32 V CC/Funzionamento 6-7 A/Standby 0,7-0,9 A a 20 V (20/40 Watt x 2 doppi per aereo/zaino/veicolo e nave) 9-20 V CC/Funzionamento 1-2 A/Standby 0,5-1 A a 12 V (2 Watt singolo portatile/chiuso/modulo) 12-20 V CC/Funzionamento 2-4 A/Standby 0,7-1 A a 12 V (10 Watt per singolo veicolo) |
| Selezione della potenza | Alimentazione tramite batteria Twist-Lock o cavo principale |
| Batterie | 8-10/6-8 ore per 114/77,7 Wh (radio portatile) 10-12/6-8 ore per batteria ai polimeri di litio da 427/213 Wh (radio zaino) |

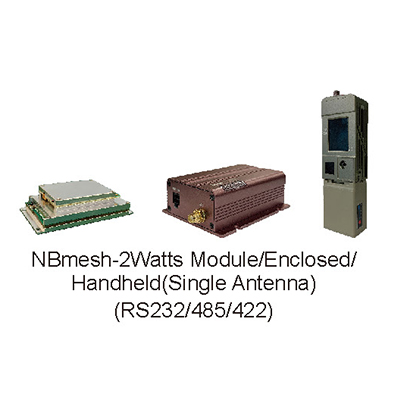

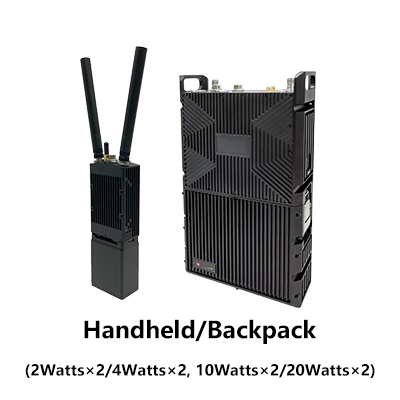

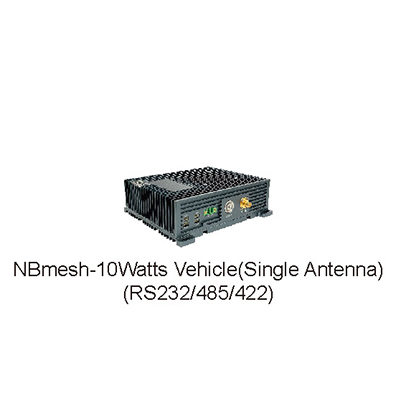

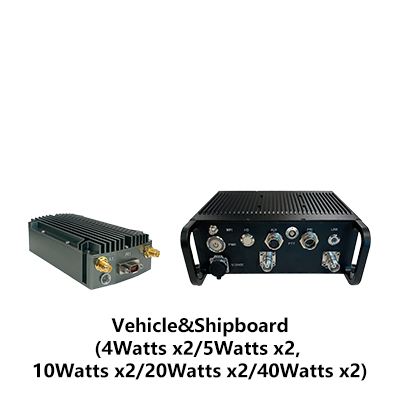

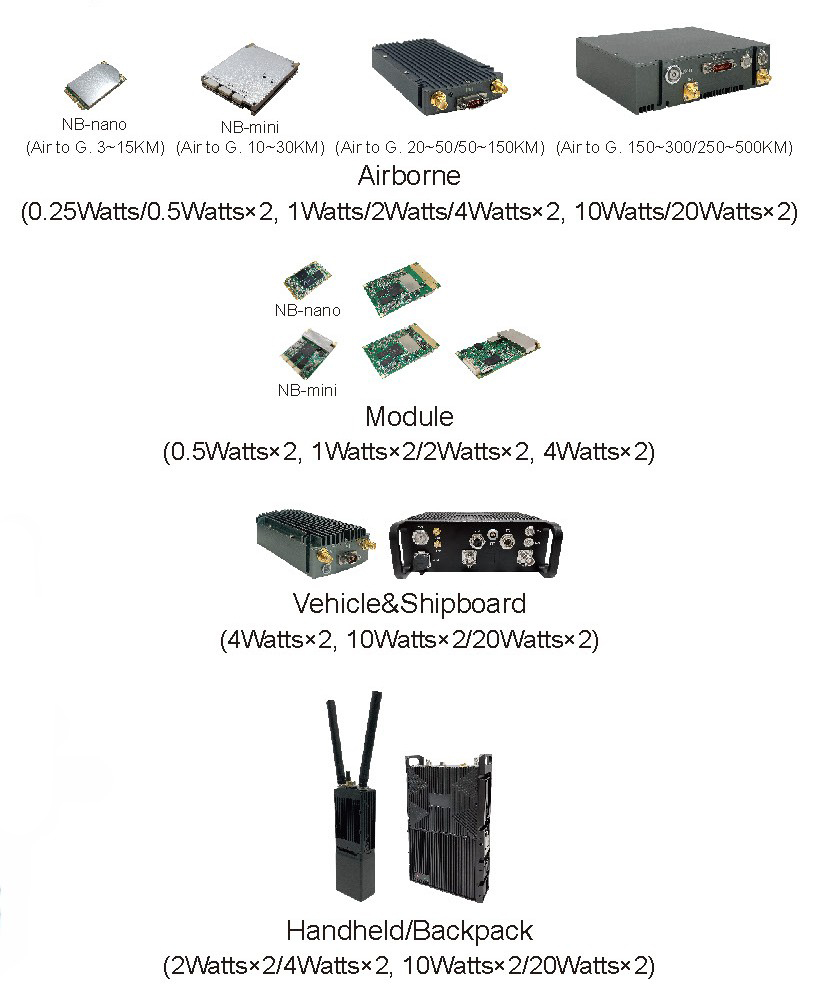

| Dimensioni/Peso | 5,1x3,0x0,7 cm/19 g (0,25 Watt x 2 Doppia antenna aerea, NB-nano) 6,2x4,8x1,1 cm/44 g (0,5 Watt x 2 antenne doppie in volo, NB-mini) 11,7x6,2x1,9 cm/149 g (1/2 Watt x 2 antenne doppie Airborne - grigio ferro) 11,7x6,2x3,8 cm/343 g (4/5 Watt x2 Doppia Antenna Aerea - Nero) 12,7x11,0x3,3 cm/635 g (10/20 Watt x2 doppia antenna aerea) 11,7x6,2x3,2 cm/279 g (4/5 Watt x2 doppia antenna veicolo e nave) 19,1x18,6x6,3 cm/2,16 kg (10/20/40 Watt x2 doppia antenna veicolo e nave) 19,0x6,8x3,8cm/769g (con batteria da 11,1V/77,7Wh, doppia antenna portatile) 22,9x18,9x6,2 cm/3,86 kg (con batteria da 22,2 V/213 Wh, zaino con doppia antenna) 8,7x4,3x2,0 cm/75 g (modulo antenna singola da 2 Watt) 9,9x2,8x6,1 cm/172,5 g (antenna singola da 2 Watt inclusa) 23,5x6,8x3,9 cm/786 g (antenna singola portatile da 2 Watt) 13,9x12,3x4,4 cm/750 g (veicolo con antenna singola da 10 Watt) |
| Installazione/Colore | 4 fori di montaggio/nero, grigio ferro, verde militare opzionale |
| Interfaccia di base | 2xTNC RF, 1-3xRJ45 Ethernet 100/1000BaseT, WIFI AP, GPS/BD RS232/TTL (UART), Sbus/Bluetooth, 1,2-230,4 Kbps, ingresso CC |
| Premi per parlare/ Interfaccia ausiliaria | Microfono, SP, PTT, GND, RS485/422, USB2.0 OTG |
| Estensione di rete Opzionale | Routing di rete pubblica/4G LTE, integrazione WB-NB, fibra, satellite |
| Indicatore di stato del collegamento | Rosso fisso - La rete non è connessa Rosso lampeggiante - Avvio/non connesso alla rete Verde fisso - La rete è connessa Verde lampeggiante: il PTT vocale non funziona |
| Indicatore di collegamento RSSI | Verde fisso - La qualità del collegamento è eccellente Blu fisso - La qualità del collegamento è buona Giallo fisso - La qualità del collegamento è media Viola fisso: la qualità del collegamento è leggermente peggiore Rosso fisso - La qualità del collegamento è scarsa o il collegamento non funziona |
| Interfaccia di gestione/Interfaccia di controllo | Gestione di rete basata sul Web/GUI, API per interfaccia di sviluppo secondaria/SNMP |

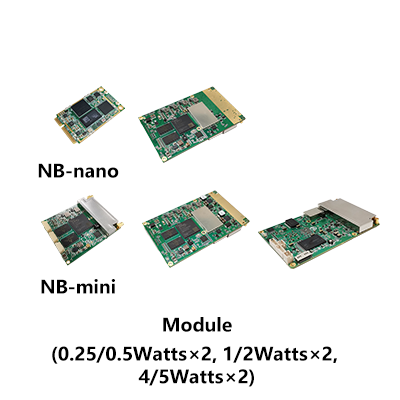

| Dimensioni/Peso | 5,1x3,0x0,6 cm/14 g (modulo da 0,25 Watt x 2, NB-nano) 6,2x4,8x1,0cm/25g (modulo da 0,5Watt x2, NB-mini) 8,7x5,4x1,0 cm/40 g (1 modulo x 2 Watt) 8,7x5,4x1,0cm/43g (modulo 2Watt x2) |
